Protector de Tensión Trifásico Configurable GF-ABT10T

Protector de Tensión Trifásico Configurable

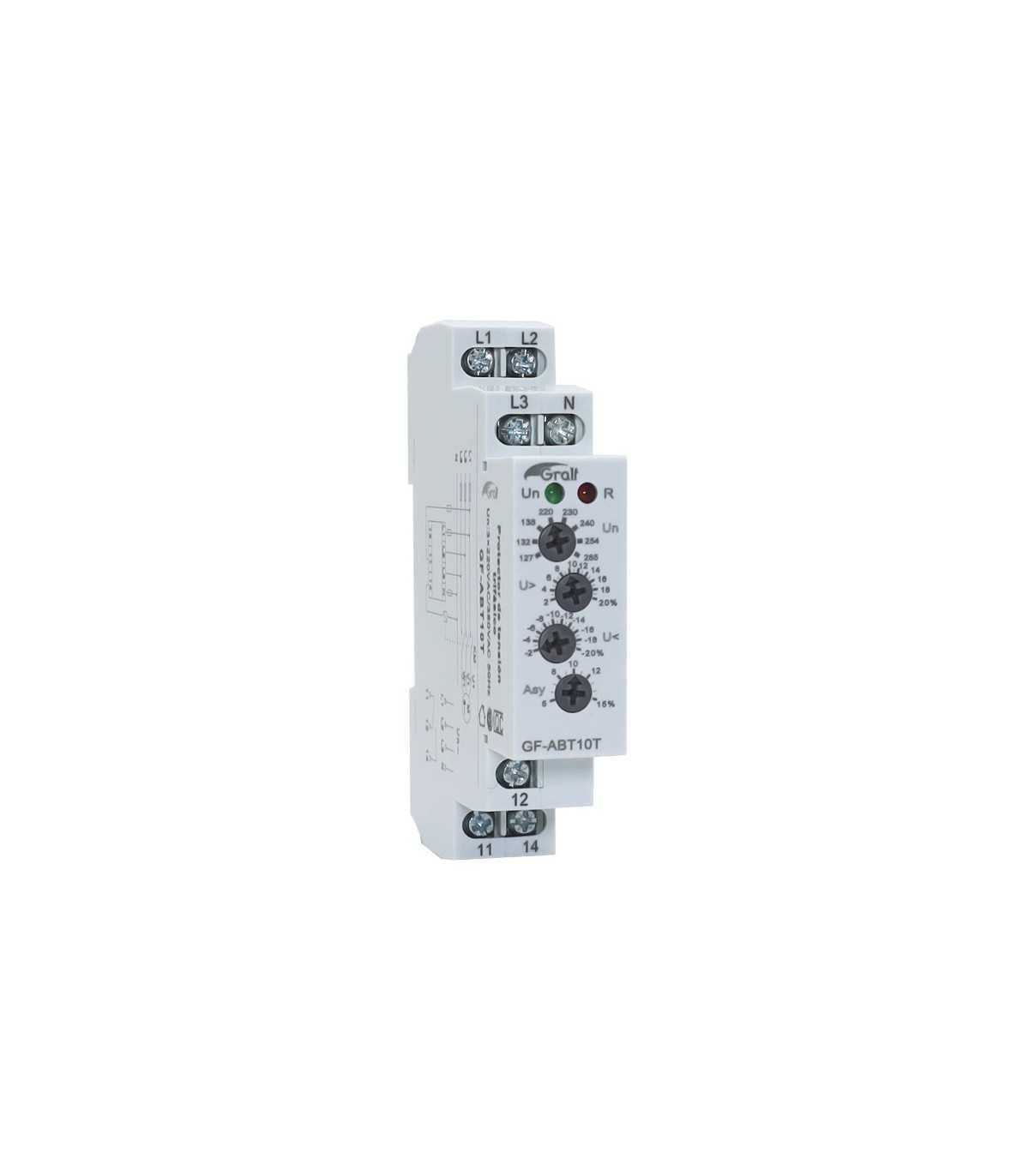

El protector de alta y baja tensión GF-AB10T es totalmente autónomo, el usuario no necesita realizar configuraciones engorrosas y sólo ocupa 1 módulo DIN.

Características

Tensión de Operación entre Fases Un: 127-132-138-220-230-240-254-265V AC

Corriente máxima: 10A AC

Corte por alta tensión: Un + (2% a 20%) ajustable

Tiempo de accionamiento para alta tensión: 2seg

Corte por baja tensión: Un - (2% a 20%) ajustable

Tiempo de accionamiento para baja tensión: 2seg

Tiempo de reconexión automática: Instantáneo

Tiempo de disparo de pérdida de fase: 1 segundo

Tiempo de disparo de la secuencia de fase R: Instantáneo

Tiempo de disparo de la secuencia de fase S y T: 2seg

Rango configurable de asimetría: 5 – 15%

Capacidad de contacto: 10A,250VAC/30VDC (carga resistiva)

Tipo de salida: 1 Contacto NA y 1 Contacto NC

Voltaje de histéresis: 2% del valor de corte por alta o baja

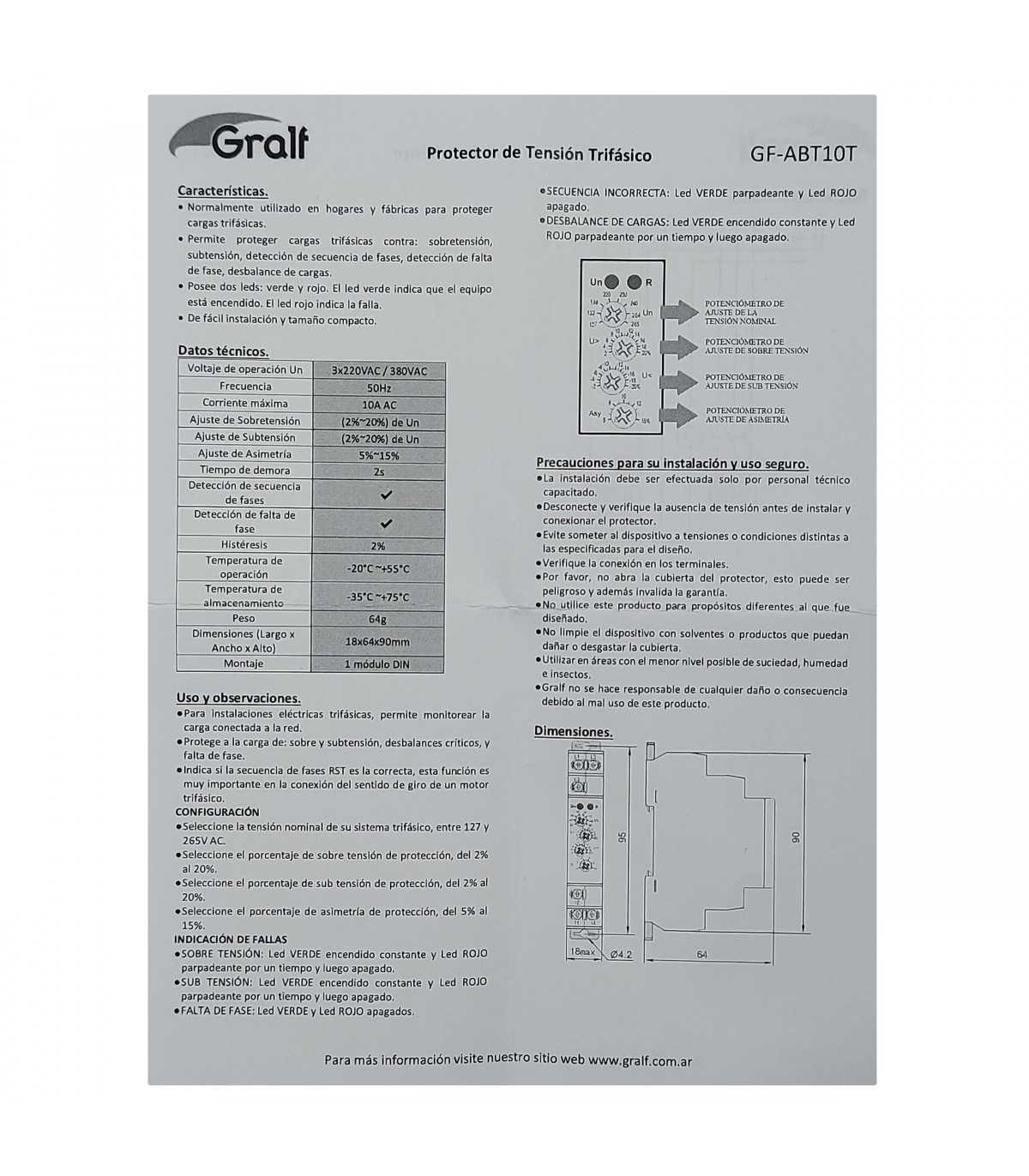

Características.

* Normalmente utilizado en hogares y fábricas para proteger cargas trifásicas.

* Permite proteger cargas trifásicas contra: sobre tensión, sub tensión, detección de secuencia de fases, detección de falta de fase, desbalance de cargas.

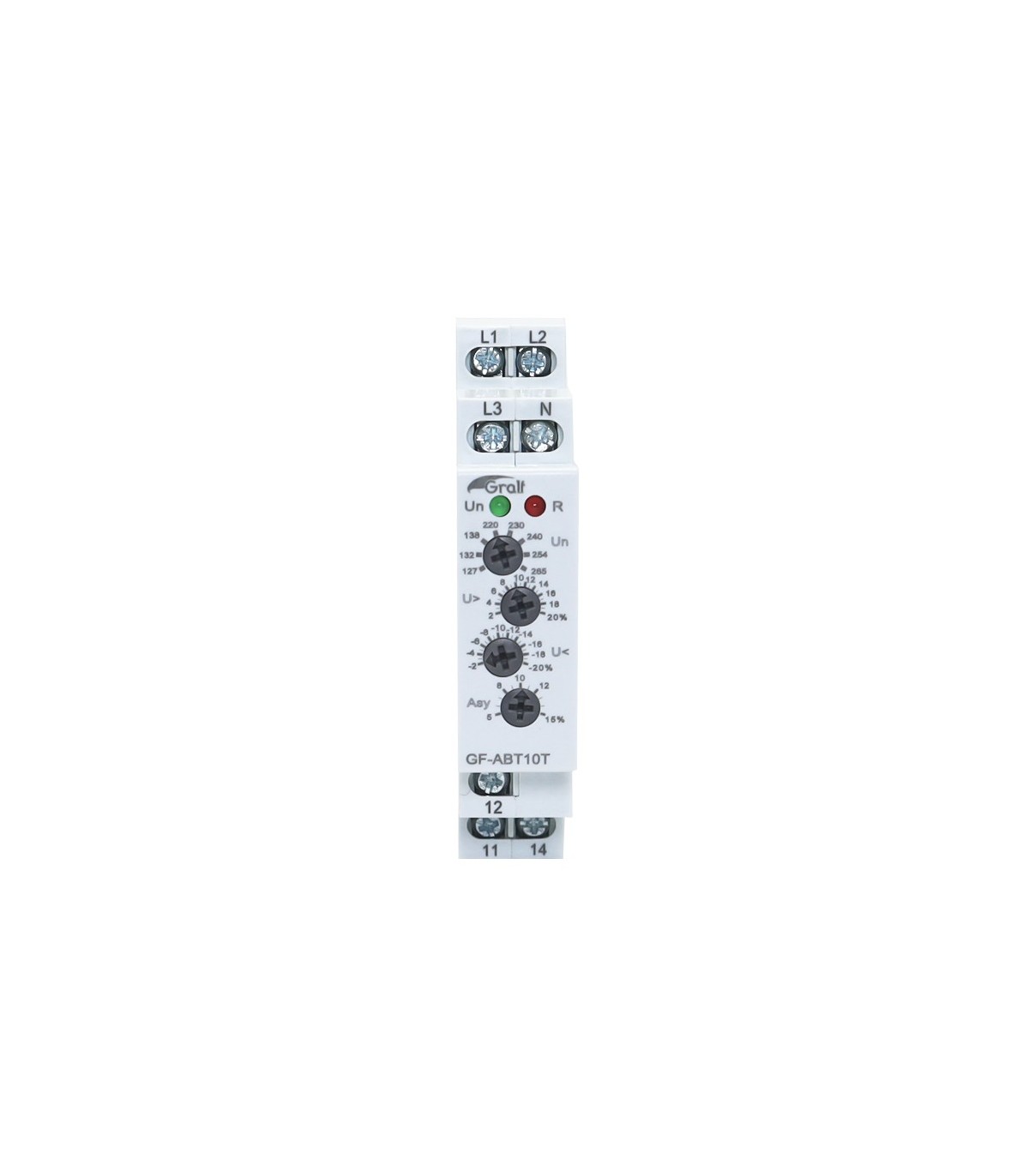

* Posee dos leds: verde y rojo. El led verde indica que el equipo está encendido. El led rojo indica la falla.

* De fácil instalación y tamaño compacto.

Uso y observaciones.

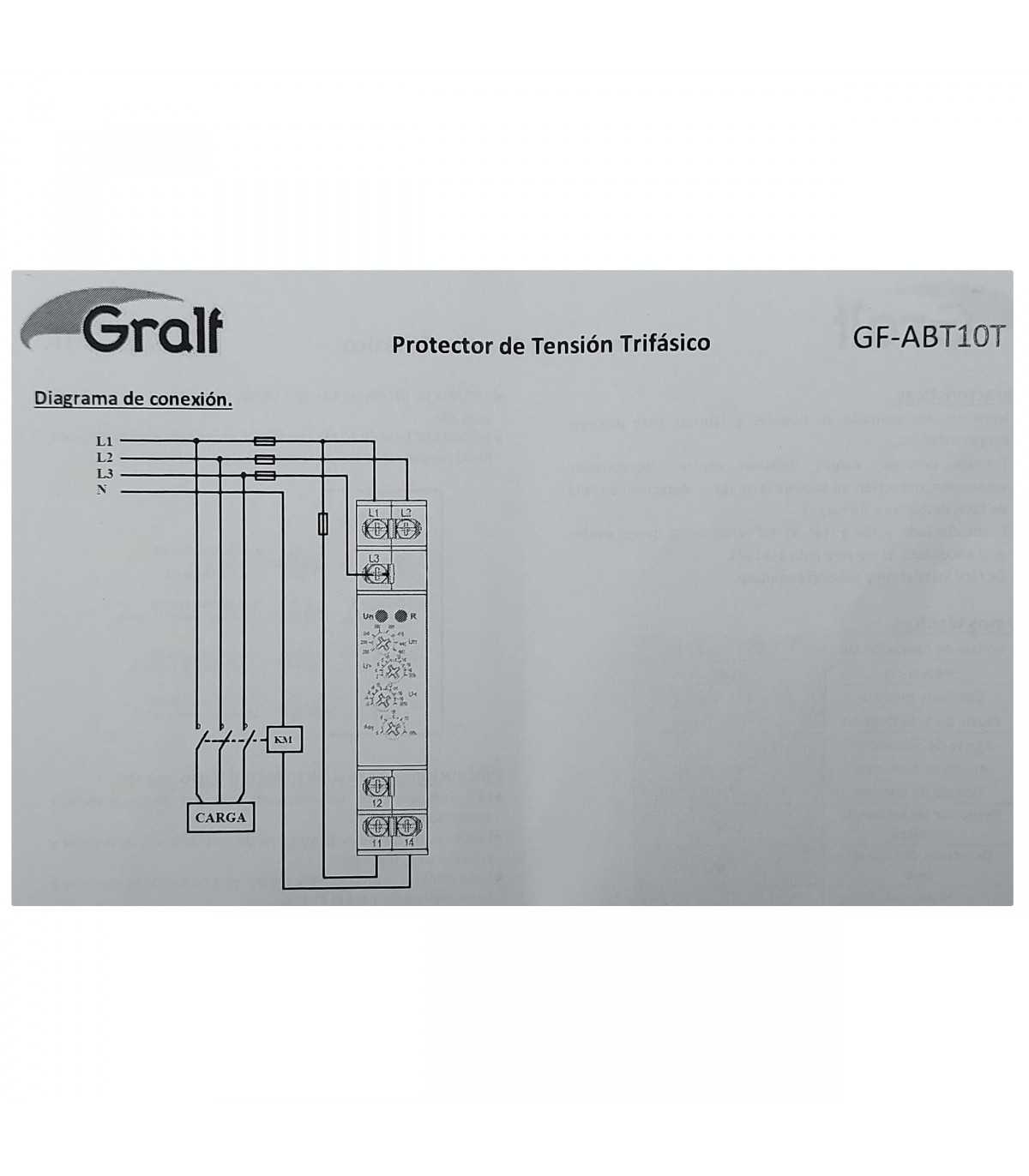

* Para instalaciones eléctricas trifásicas, permite monitorear la carga conectada a la red.

* Protege a la carga de: sobre y sub tensión, desbalances críticos, y falta de fase.

* Indica si la secuencia de fases RST es la correcta, esta función es muy importante en la conexión del sentido de giro de un motor trifásico.
