Medidor AC Voltimetro 300V Amperimetro 99.9A Riel Din GF-100VAC
* Normalmente utilizado en hogares y fábricas.
* Permite tener una medición del consumo de tensión y corriente alterna en tiempo real.
* Puede medir directamente el consumo de tensión en las redes monofásicas de CA de frecuencia nominal de 50Hz.

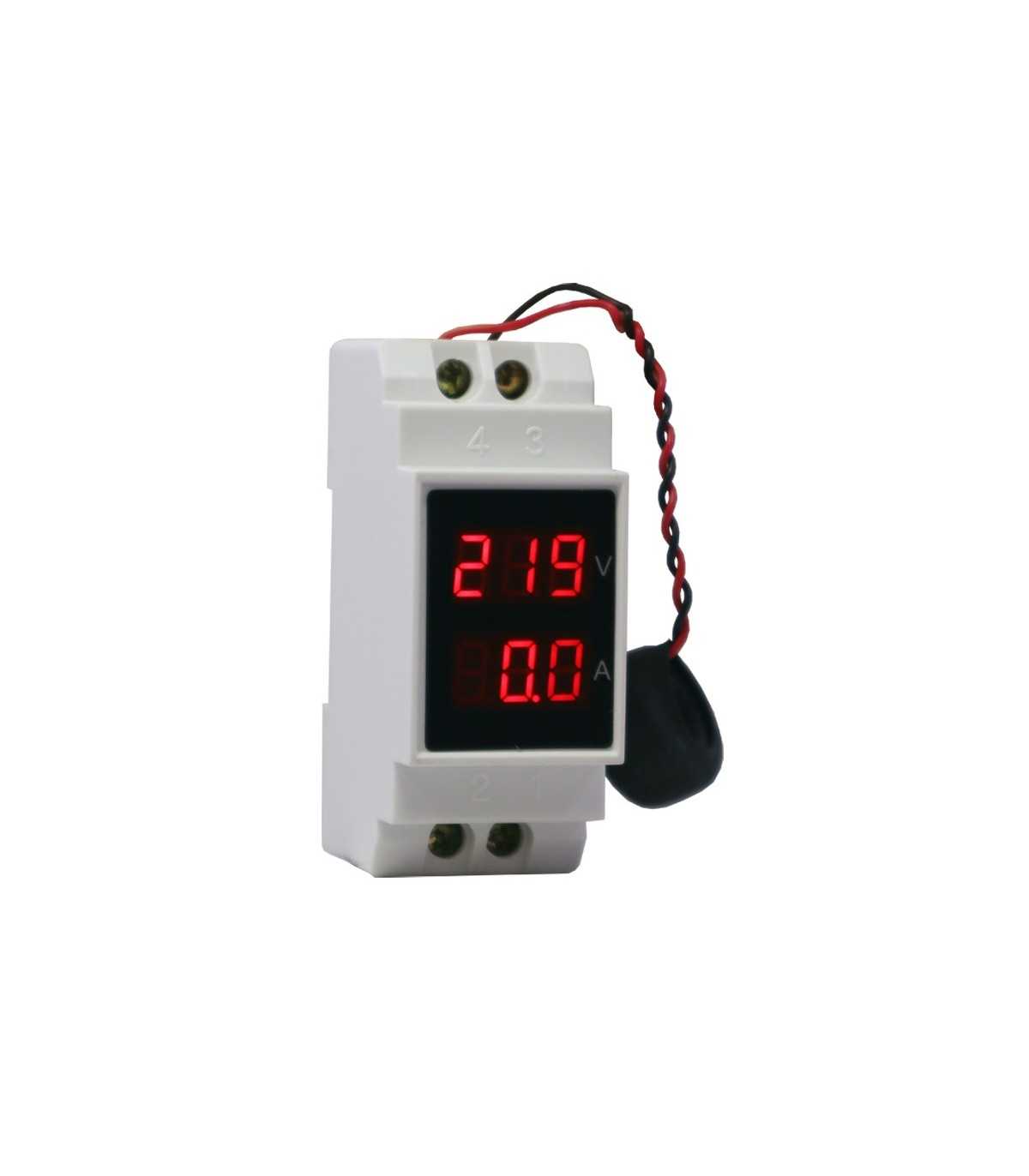

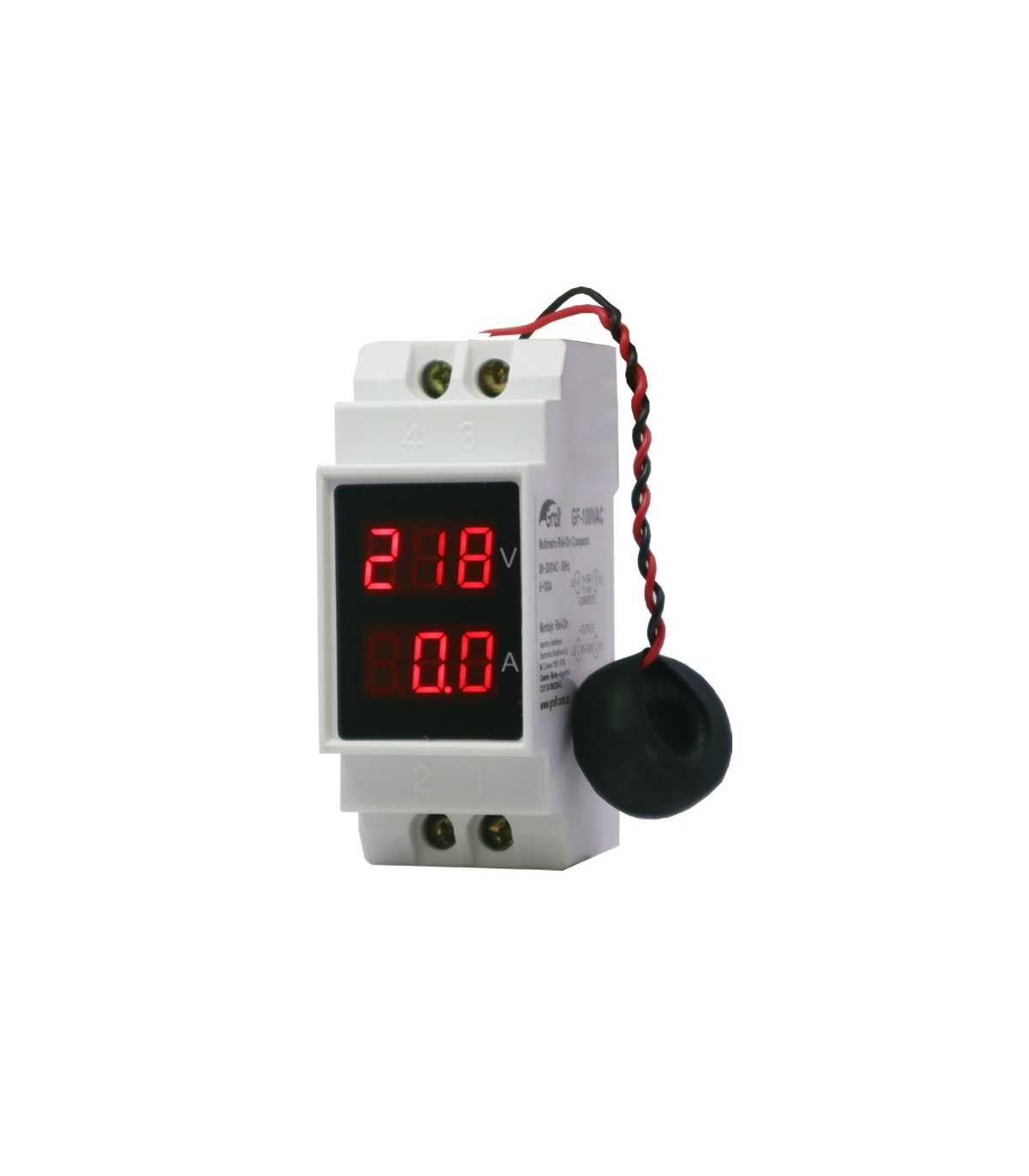

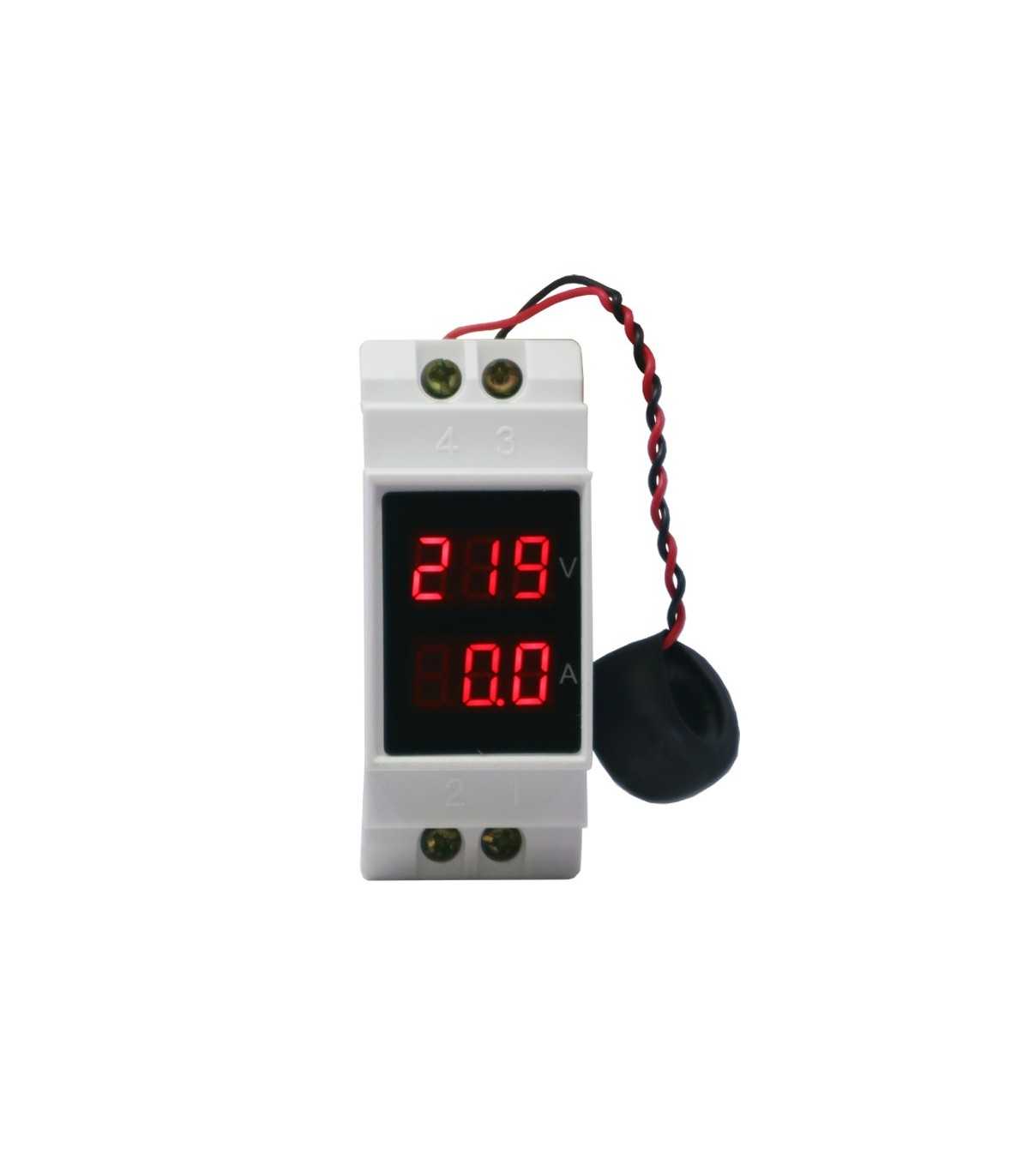

* Posee 2 displays de 7 segmentos, el display superior muestra la tensión y el display inferior muestra la corriente.
* Excelente fiabilidad a largo plazo, volumen pequeño, peso ligero, apariencia perfecta, fácil instalación, etc.
Características
* Normalmente utilizado en hogares y fábricas.
* Permite tener una medición del consumo de tensión y corriente alterna en tiempo real.
* Puede medir directamente el consumo de tensión en las redes monofásicas de CA de frecuencia nominal de 50Hz.
* Posee 2 displays de 7 segmentos, el display superior muestra la tensión y el display inferior muestra la corriente.
* Excelente fiabilidad a largo plazo, volumen pequeño, peso ligero, apariencia perfecta, fácil instalación, etc.
Uso y observaciones

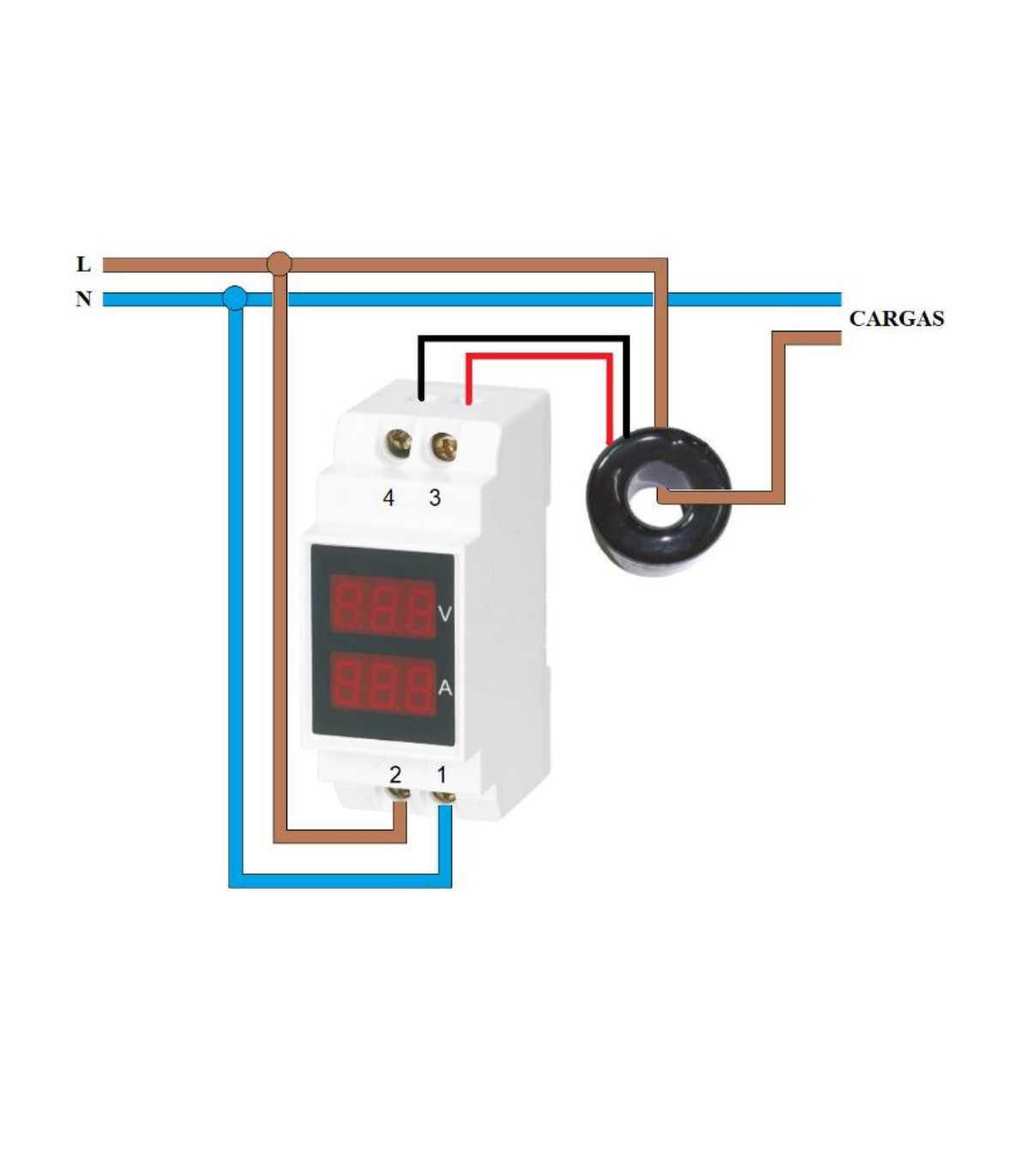

* La entrada de tensión debe conectarse en los bornes inferiores.
* El trasformador de corriente debe conectarse en los bornes superiores.
* Para medir la corriente de la carga, se debe pasar uno de los cables a través del orificio del transformador de corriente.
* Este instrumento es de simple instalación, y sus amplios displays permiten observar los valores de forma rápida y clara. Precauciones para instalación y uso seguro.
* La instalación debe ser efectuada solo por personal técnico capacitado.
* Desconecte y verifique la ausencia de tensión antes de instalar y conexionar el medidor.
* Evite someter al dispositivo a tensiones o condiciones distintas a las especificadas para el diseño.
* Verifique la conexión en los terminales.
* Conecte el instrumento con entrada en la parte inferior y la salida hacia la carga en la parte inferior, pasando sólo un cable de la carga a través del orificio.
* Por favor, no abra la cubierta del instrumento, esto puede ser peligroso y además invalida la garantía.
* No utilice este producto para propósitos diferentes al que fue diseñado.
* No limpie el dispositivo con solventes o productos que puedan dañar o desgastar la cubierta.
* Utilizar en áreas con el menor nivel posible de suciedad, humedad e insectos.
* Gralf no se hace responsable de cualquier daño o consecuencia debido al mal uso de este instrumento.
Características:
Rango de Tensión: 80V - 300V AC
Rango de Corriente: 1.5A - 99.9A AC
Precisión: ±(1% + 1 dígito)
Rango de Frecuencia: 47 - 63 Hz
Montaje a Riel Din – Dimensión 2 módulos Din

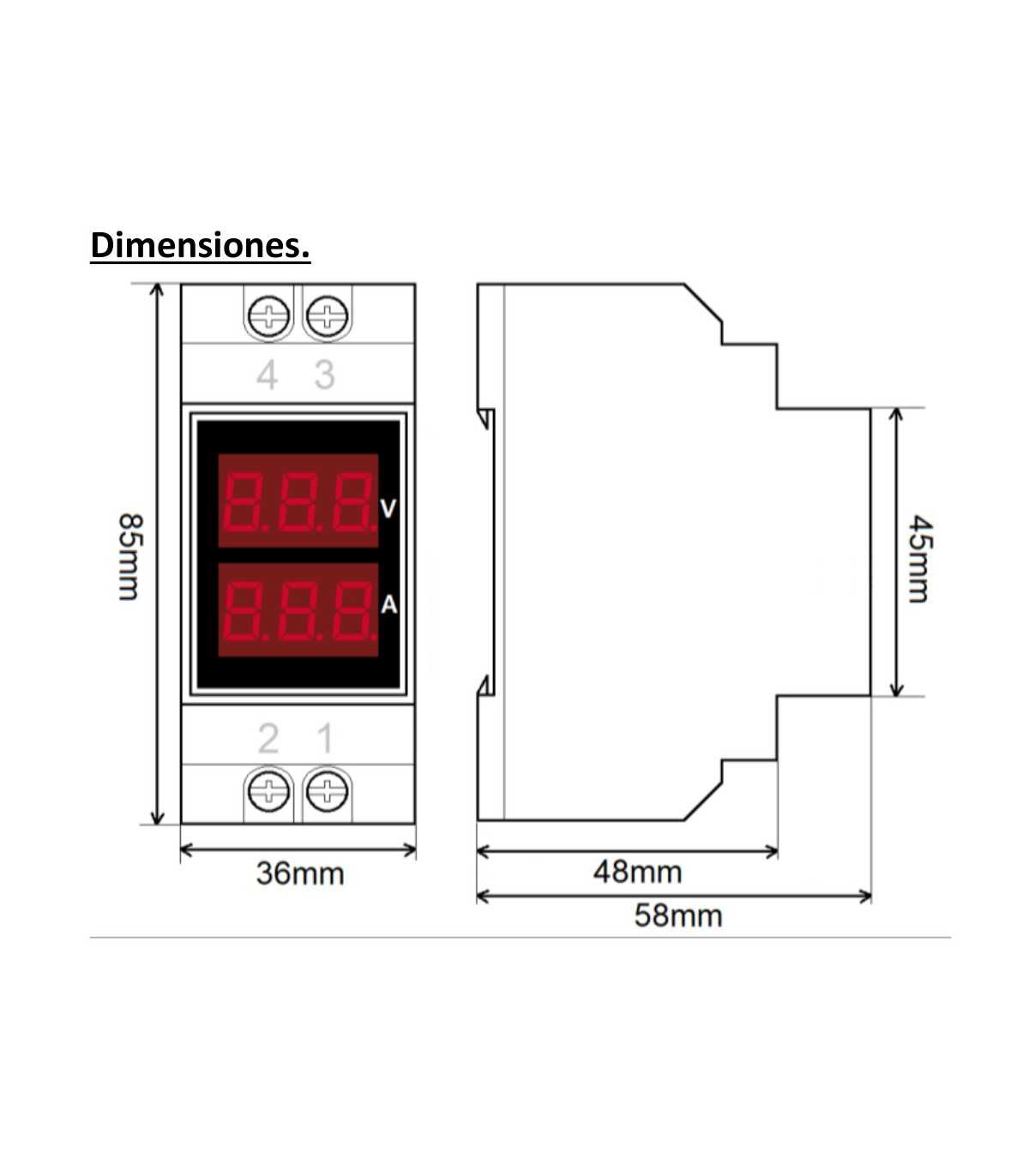

Dimensión: 38x85x58mm (Largo*Ancho*Alto)
No es necesario cortar el circuito para su conexión, sólo hay que pasar un conductor por el orificio
